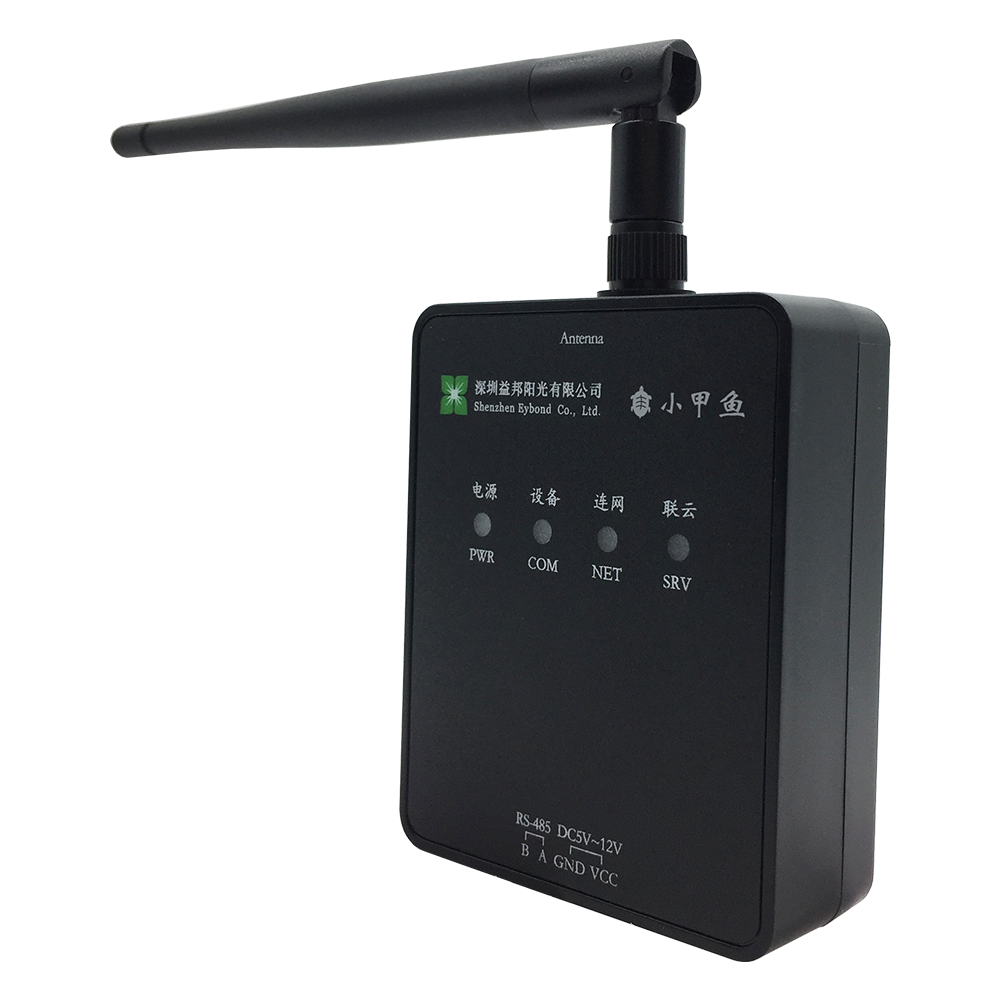

小甲鱼(DTU)系列

​​​​Wi-Fi DTU/GPRS DTU/Ethernet DTU

DTU系列工业级数采器,可支持Wi-Fi、GPRS、4G和Ethernet等通讯方式,通过RS-485和RS-232等多种接口方式采集设备数据。它对设备的硬件接口和传输环境要求低,完美兼容各品牌的逆变器、储能机、环境监测仪等设备。可支持透传模式或AT指令模式传输给制定服务器,允许用户二次开发,用于自定义的数采器并自建服务器。
  • 欠压保护+防雷设计,软件看门狗+硬件看门狗
  • IP65级防水防尘,抗紫外线老化,抗UV、V0级阻燃
  • 工业级器件,可在-30℃~+85℃内长期工作
  • DC5~12V宽电压设计,内置电源防反接功能
​​设备稳定
数据安全
  • 可远程控制、远程调试、远程升级
  • 支持多种通讯协议自动识别和切换
  • 可通过在线平台进行远程监控
  • 使用APP、微信小程序、H5嵌入式网页等客户端       随时随地监控数据
  • 支持Wi-Fi、GPRS、Ethernet多种通讯方式
  • 支持RS-232、RS-485与设备进行通信
  • 同时支持TCP、UDP两种透传通道
  • 兼容多品牌、多类型设备(逆变器、汇流箱、环境监           测仪、电表等
兼容性强
​​安装便捷
  • 私有协议,数据校验,断网续传
  • 心跳检测,联网重试,设备失联自动修复
  • 安装快捷,可平放、可挂墙
  • 双电源设计,可外置电源供电,也可从设备取电
  • 配有4路指示灯,直观了解工作状态
实时监控
轻松维护

产品型号Wi-Fi RTUGPRS RTUEthernet RTU
基本参数尺寸90*66*26mm90*66*26mm90*66*26mm
重量200g200g200g
防护等级IP21IP21IP21
安装方式固定在墙上、地面或防水盒中固定在墙上、地面或防水盒中固定在墙上、地面或防水盒中
额定电压DC 5~12VDC 5~12VDC 5~12V
最大电流500mA(5V)2A(5V)500mA(5V)
指示灯4个4个4个
运行温度-30℃~+85℃-30℃~+85℃-30℃~+85℃
储存温度-40℃~+90℃-40℃~+90℃--40℃~+90℃
通讯参数本地通讯接口RS-232/RS-485RS-232/RS-485RS-232/RS-485
公网接入方式Wi-FiGPRS有线以太网
波特率9600bps(默认)9600bps(默认)9600bps(默认)
工作频率2.412GHz~2.484GHzGSM850/EGSM900/PCS1800/PCS1900--
通讯标准IEEE802.11b/g/nGPRS multi-slot class10 IS-95A/IS-95B/IS-2000

IEEE 802.3u

最高传输速率72Mbps85.6Kbps10Base-T/100Base-TX
通讯距离100米(空旷环境)运营商网络100米
最大发生功率18.5dBm(70mW)24dBm(250mW)--
天线增益2.5dBi2.5dBi--
天线杆状天线/延长天线杆状天线/延长天线--
流量卡--Nano卡或芯片卡--
其他参数看门狗软件看门狗+硬件看门狗软件看门狗+硬件看门狗软件看门狗+硬件看门狗
参数设置/查询AT指令集AT指令集AT指令集
连接通道2个TCP通道2个通道(TCP/UDP可设)3个通道(TCP/UDP可设)
连接设备台数1/5/10台1/5/10台1/5/10台
质保年限2年2年(1年流量)/5年(5年流量)2年
认证
CE,RoHSCE,RoHSCE,RoHS
