小蜻蜓（Plug）系列

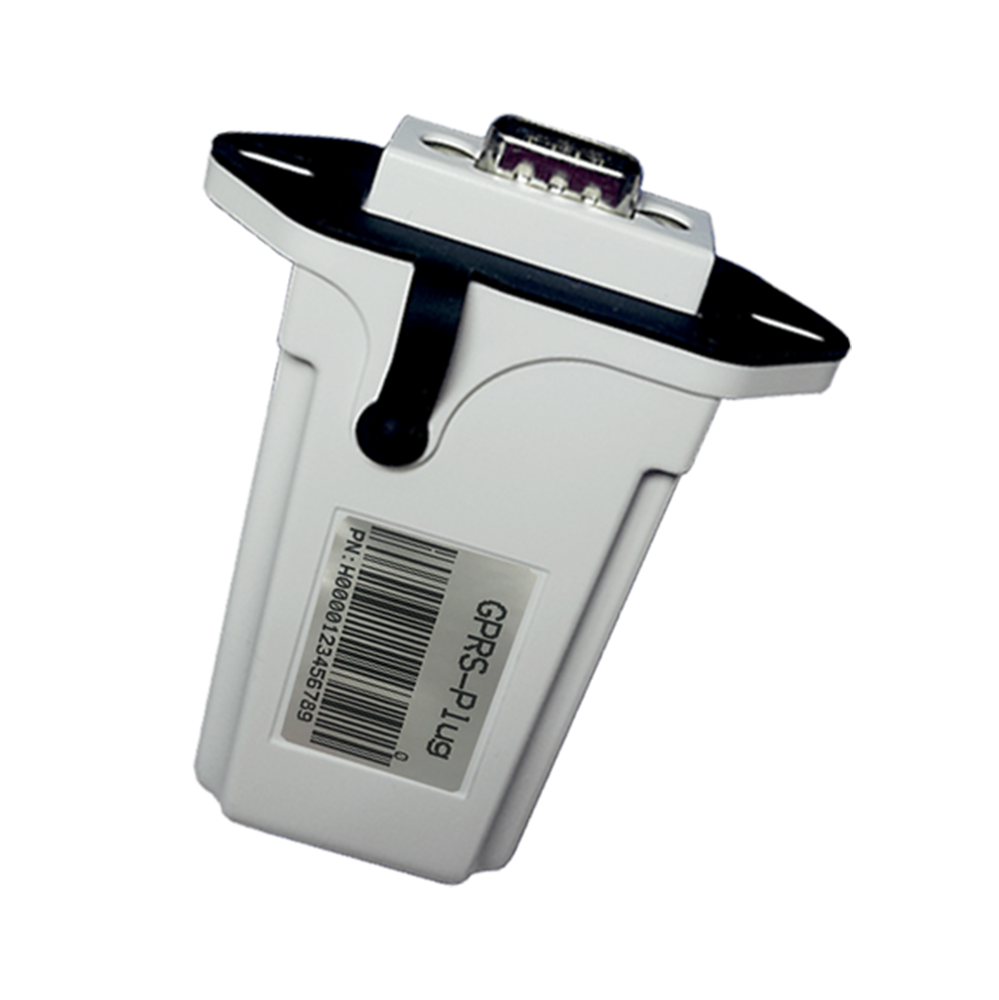

Wi-Fi Plug / GPRS Plug

Plug系列插拔式数采器，可支持Wi-Fi和GPRS的通讯方式，它通过DB9接口（兼容RS-232、RS-485或TTL电平）固定在设备外部，具备IP65防护等级，具有安装简便、抗干扰能力强、无需另外配置电源和天线等优势；可支持设备的远程控制、远程调试、远程升级等功能，可实时查看设备的工作状态和发电情况，为用户提供远距离、低成本、可视化的完整监控方案。

控能宝能源管理系统

中文 English

首页 ≡ 产品中心 ≡ 小蜻蜓（Plug）系列

可远程控制、远程调试、远程升级
支持多种通讯协议自动识别和切换

兼容性强

可通过在线平台进行远程监控
使用APP、微信小程序、H5嵌入式网页等客户端随时随地监控数据

支持Wi-Fi、GPRS两种通讯方式
支持RS-232、RS-485、TTL串口与设备进行通信

设备稳定

数据安全

安装便捷

私有协议，数据校验，断网续传
心跳检测，联网重试，设备失联自动修复

外置插拔式，螺丝固定，即插即用
直接从设备取电，无需外置电源
内置透光性强的LED，直观了解工作状态

实时监控

轻松维护

欠压保护+防雷设计，软件看门狗+硬件看门狗
IP65级防水防尘，抗紫外线老化，抗UV、V0级阻燃
工业级器件，可在-30℃~+85℃内长期工作
DC5~12V宽电压设计，内置电源防反接功能

	产品型号	Wi-Fi Plug	GPRS Plug
基本参数	尺寸	967533mm	967533mm
	重量	90g	90g
	防护等级	IP65	IP65
	安装方式	通过旋钮固定到设备	通过旋钮固定到设备
	输入电压范围	DC 5~12V	DC 5~12V
	最大电流	500mA	2A
	对外接口	DB9/USB可选	DB9/USB可选
	恢复出厂	支持	支持
	运行温度	-30℃~+85℃	-30℃~+85℃
	储存温度	-40℃~+90℃	-40℃~+90℃
通讯参数	本地通讯接口	RS-485/RS-232	RS-485/RS-232
	公网接入方式	Wi-Fi	GPRS
	波特率	9600bps（默认）	9600bps（默认）
	工作频率	2.412GHz-2.484GHz	GSM880/EGSM900/PCS1800/PCS1900
	通讯标准	IEEE802.11b/g/n	GPRS multi-slot class10 IS-95A/IS-95B/IS-2000
	最高传输速率	72Mbps	85.6Kbps
	通讯距离	100米（空旷环境）	运营商网络
	最大发射功率	18.5dBm（70mW）	24dBm（250mW）
	天线增益	2.5dBi	2.5dBi
	天线	内置天线	内置天线
	流量卡	--	Nano卡或芯片卡
其他参数	看门狗	软件看门狗+硬件看门狗	软件看门狗+硬件看门狗
	设备层通讯协议	Modbus-RTU	Modbus-RTU
	网络层通讯协议	Modbus-TCP	Modbus-TCP
	参数设置方式	WebServer/APP/远程服务器	短信/远程服务器
	固件更新方式	远程服务器	远程服务器
	连接设备台数	1台	1台
	质保年限	2年	2年（1年流量）/5年（5年流量）
	认证	CE,RoHS	CE,RoHS
